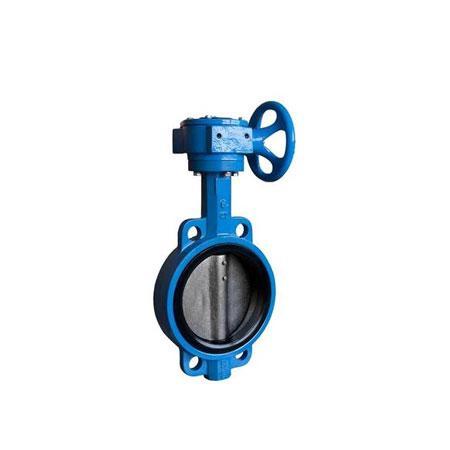

D371蜗轮对夹式软密封蝶阀

D371蜗轮对夹式软密封蝶阀D371蜗轮对夹式软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

设计新颖、合理，结构独特，重量轻，启闭迅速。
操力矩小，操作方便，省力灵巧。
可以任何位置安装、维修方便。
密封件可以更换，密封性能可靠达到双向密封零泄漏。
密封材料耐老化、耐腐蚀，使用寿命长等特点。

采用标准

设计标准：GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998,IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986

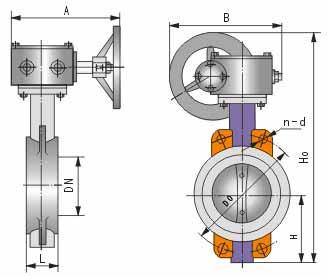

结构示意图

D371X/J-（6,10,16）Z.Q.C.P.R系列尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	21/2	46	70	321	180	200	130	4-14	146	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	415	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	36	206	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。
