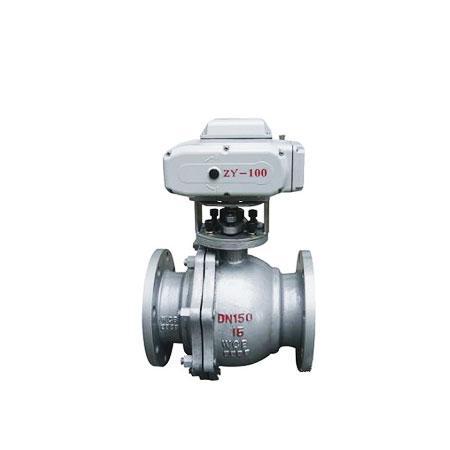

电动法兰球阀

特点

电动法兰球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

1. 流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小;

2. 止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活;

3. 阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大;

4. 阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大;

5. 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长;

6. 下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封;

7. 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出;

结构长度：JB1686亦可按GB12221
 结构标准：JB79亦可按GB9113，ANSI B16.5，JID B2212。

主要外形和连接尺寸 单位Unit:（mm）

电动法兰球阀附件的选项

根据不同控制和要求可选择下列附件：

• 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

• 调节型附件：电气定位器、气动定位器、电气转换器。

• 气源处理附件：空气过滤减压阀、气源处理三联件。

• 手动机构：HVSD手操机构

电动法兰球阀执行标准

1. 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2. 法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3. 结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4. 检验主试验：JB/T 9092、API 598。
