特点
三通球阀在结构上采用一体化结构，4 面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
三通球阀分 T 型和 L 型，使用寿命长，流通能力大，阻力小
三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
技术规范
| 设计依据Design Standard | GB | ASME |
|---|
| 设计标准 Design Standard | GB/T 12237 | ASME B 16.34 |
| 结构长度 Face to Face | GB/T 12221 | ASME B 16.10 |
| 连接法兰Flanged Size | JB/T 79 | ASME B16.5 |
| 实验和检验 Test and Inspection | JB/T 9092 | API 598 |
注：系列阀门连接法兰尺寸可根据用户要求设计制造。
主要零件材质
| 序号 | 零件名称 | 材质 |
注：系列阀门主要零部件及密封面的材质可根据实际工况调价或用户要求设计选用 |
|---|
| GB | ASTM |
|---|
| 1 | 右体 | WCB | A216-WCB |
| 2 | 螺母 | 35 | A194-2H |
| 3 | 螺柱 | 35CrMoA | A193-B7 |
| 4 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
| 5 | 密封圈 | PTFE | PTFE |
| 6 | 球体 | 25+ENP | A105 + ENP |
| 7 | 密封圈 | PTFE | PTFE |
| 8 | 阀体 | WCB | A216-WCB |
| 9 | 密封圈 | PTFE | PTFE |
| 10 | 密封圈 | PTFE | PTFE |
| 11 | 阀座 | 25 | A105 |
| 12 | O型圈 | 氟橡胶 | 氟橡胶 |
| 13 | 预紧螺母 | 25 | A105 |
| 14 | 填料 | 1Cr13 | A276-410 |
| 15 | 阀杆 | 1Cr13 | A182-F6a |
| 16 | 垫片 | PTFE | PTFE |
| 17 | 填料 | 柔性石墨 | 柔性石墨 |
| 18 | 螺钉 | 35CrMoA | A193-B7 |
| 19 | 填料压盖 | WCB | A276-WCB |
| 20 | 定位片 | Q235A | 碳钢 |
| 21 | 挡圈 | 65Mn | AISI 1556 |
| 22 | 手柄 | KT330-08 | A47-667 32510 |

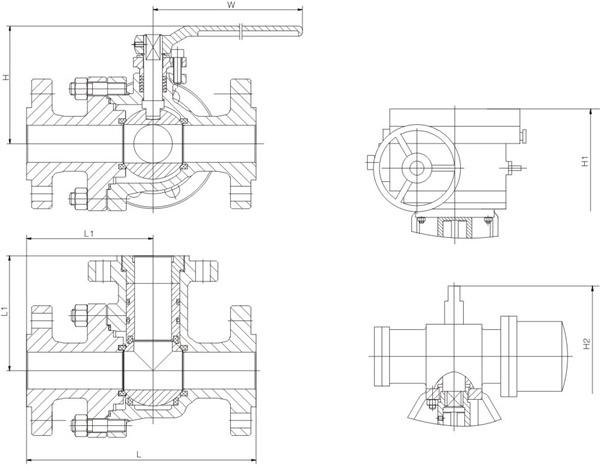

三通球阀 Q(3、6、9)44（5)F(N、P) 结构示意图
主要外形尺寸 PN1.6～4.0 MPa CALSS 150～300
| DN (mm) | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| NPS(in) | 1/2 | 3/4 | 1 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| L | 140 | 165 | 165 | 250 | 260 | 320 | 320 | 370 | 510 | 510 | 580 | 680 | 720 |
| L1 | 70 | 83 | 83 | 125 | 130 | 160 | 160 | 185 | 255 | 255 | 290 | 335 | 360 |
| 手动 | H | 64 | 84 | 84 | 152 | 157 | 183 | 183 | 195 | 355 | 355 | 430 | 475 | 550 |
| W | 130 | 160 | 200 | 500 | 500 | 600 | 600 | 700 | 850 | 850 | 1000 | 1000 | 1000 |
| Kg | 3.5 | 4.5 | 6.8 | 10.5 | 14.2 | 22.1 | 28.5 | 49.5 | 58.4 | 65.2 | 75.8 | 95.2 | 125 |
| 电动 | H1 | - | - | - | - | - | - | 546 | 558 | 718 | 742 | 817 | 878 | 946 |
| 电动装置 | - | - | - | - | - | - | Q60-1 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | Q120-1 |
| 气动 | H2 | 215 | 235 | 260 | 328 | 400 | 427 | 488 | 500 | 660 | 756 | 831 | 952 | 1020 |
| 电动装置 | AG09 | AG09 | AG13 | AG13 | AW13 | AW13 | AW13 | AW17 | AW17 | AW20 | AW20 | AW28 | AW28 |
工作方式
L 型流道的三通 4 面阀座球阀，采用 2 面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。
T 型流道的三通 4 面阀座球阀，采用 4 面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
三通球阀力矩表
| 通径 /压力 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| PNl.6 | 5 | 8 | 15 | 24 | 35 | 75 | 100 | 180 | 350 | 500 | 730 | 1210 | 1950 |
| PN2.5 | 5 | 8 | 16 | 27 | 45 | 90 | 120 | 210 | 450 | 600 | 1000 | 1600 | 2800 |
| PN4.0 | 8 | 15 | 36 | 50 | 75 | 145 | 220 | 350 | 650 | 850 | 1450 | 2400 | 4200 |
| 通径 /压力 | 1/2 ″ | 3/4 ″ | 1 ″ | 11/2 ″ | 2 ″ | 21/2 ″ | 3 ″ | 4 ″ | 5 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ |
|---|
| CIass 150 | 5 | 8 | 16 | 24 | 38 | 75 | 95 | 185 | 380 | 600 | 1050 | 1650 | 2625 |
| Class 300 | 8 | 18 | 38 | 58 | 90 | 180 | 240 | 420 | 900 | 1425 | 2300 | 3000 | 4950 |
