球阀

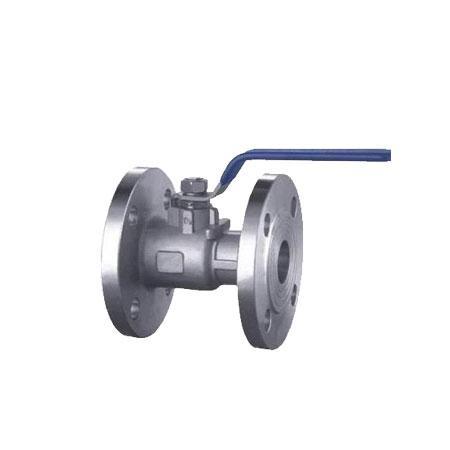

一体式法兰不锈钢高温球阀

一体式法兰不锈钢高温球阀泵阀公司生产销售的一体式法兰不锈钢高温球阀，关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

结构示意图

一体式法兰不锈钢高温球阀结构图

性能规范

型号 Type	公称压力(MPa) Nominal Pressure	试验压力（MPa）Test pressure			工作温度℃ Working temperature	适用介质 Suitable Medium
型号 Type	公称压力(MPa) Nominal Pressure	强度水（MPa）	密封水（MPa）	气密封（MPa）	工作温度℃ Working temperature	适用介质 Suitable Medium
PF.QQ41M-16P	1.6	2.4	1.8	0.6	≤300	水、油、酸碱等 Water, Oil, Acid, Alkali, etc.
PF.QQ41F-16P	1.6	2.4	1.8		≤150
PF.QQ41M-25P	2.5	4.0	2.8		≤300
PF.QQ41F-25P	2.5	4.0	2.8		≤150
PF.QJ41M-16P	1.6	2.4	1.8		≤300
PF.QJ41F-16P	1.6	2.4	1.8		≤150

主要零件材料

零件材料 Parts name	材料Material
零件材料 Parts name	PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P	PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P
阀体Body	304、304L、321、316、316L
球体Ball
阀杆Stem
手柄Handle wheel	可锻铸铁Forgrable cast iron
密封圈Seal ring	复合石墨Lompouned graphite	聚四氟乙稀Polytetrafluor-roethylrnr

外形尺寸和连接尺寸

型号 Type	公称通径 Nominal iameter DN(mm)	尺寸（mm）Dimensions
型号 Type	公称通径 Nominal iameter DN(mm)	L	D	D1	D2	b-d	Z-Φd	H	D0
PF.QQ41M F-16P RQ616P	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-3	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	20-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
PF.QQ41M F-25P RQ625P	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450
