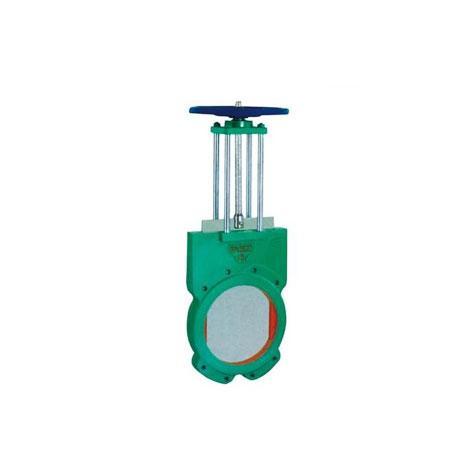

Z73X手动浆液阀

Z73X手动浆液阀Z73X手动浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，伞齿轮浆液阀介质外泄等缺点。

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

说明

公称通径：50~1000 mm
公称压力：0.25~1.6 PN
流体温度：80 ℃
环境温度：常温 ℃
压力：0.25~1.6 mPa

结构特点<

结构示意图

主要外形及连接尺寸(mm)

公称压力MPa	试验压力		工作温度	适用介质
公称压力MPa	壳体MPa	密封MPa	工作温度	适用介质
0.6	0.9	0.66	≤80℃	纸浆、煤浆、水、灰渣
1.0	1.5	1.1	≤80℃	纸浆、煤浆、水、灰渣

主要外形及连接尺寸(mm)

公称通径DN	L		D	D1	D0	H	n-M
公称通径DN	PN6	PN10	D	D1	D0	H	n-M
50	48	48	125	100	180	295	4-M16
65	48	48	145	120	180	305	4-M16
80	50	50	160	135	220	330	8-M16
100	50	50	180	155	220	380	8-M16
125	50	50	210	185	240	415	8-M16
150	60	60	240	210	280	490	8-M20
200	60	60	295	265	280	550	8-M20
250	70	70	350	320	360	693	12-M20
300	80	80	400	368	400	796	12-M20
350	80	90	460	428	400	895	16-M20
400	90	120	515	482	500	1004	16-M22
450	90	120	565	532	500	1110	20-M22
500	90	130	620	585	600	1210	20-M22
600	140	140	725	685	700	1460	20-M27
700	140	140	840	800	800	1680	24-M27
800	190	190	950	905	800	1910	24-M30
900	203	203	1050	1005	800	2130	28-M30
1000	216	216	1160	1115	800	2350	28-M30
1200	254	254	1380	1325	800	2650	32-M30
