闸阀

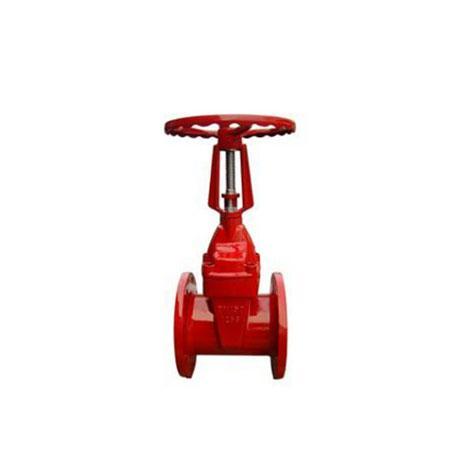

XZ41消防专用明杆弹性座封闸阀

XZ41消防专用明杆弹性座封闸阀XZ41消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

主要技术参数

公称压力：l0～25MPa
公称通径：50～400mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/Tl7241.6GB9113
试验标准：GBl3927APl598

结构示意图

主要零部件材料

序号	零件名称	材质
1	手轮	可锻铸铁
2	阀杆螺母	铜合金
3	支架	灰铸铁、球墨铸铁、铸钢
4	压盖	球墨铸铁、铸钢
5	密封圈	丁腈橡胶、三元乙丙
6	阀杆	不锈钢
7	中口垫	丁腈橡胶、三元乙丙
8	闸扳	球墨铸铁+三元乙丙或丁腈橡胶
9	阀体	灰铸铁、球墨铸铁、铸钢

主要连接外型尺寸单位mm

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
Hmin （全关）	322	332	350	420	581	581	736	882	1009	1300	1380
Hmix （全开）	374	389	429	524	721	736	942	1013	1117	1655	1805
