闸阀

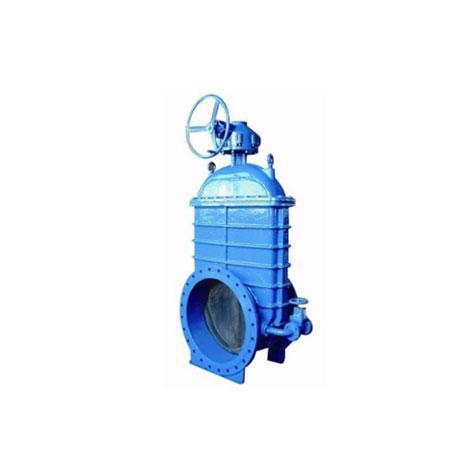

Z545伞齿轮弹性座封闸阀

Z545伞齿轮弹性座封闸阀Z545伞齿轮弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，除具有弹性座封闸阀的优点之外,还具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用尸的要求加···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

主要技术参数

公称压力：10～25MPa
工作温度：0～80"C
法兰标准：GB/Tl7241.6GB9113
公称通径：500～1200mm
适用介质：水、油、气等
试验标准：GBl3927APl598

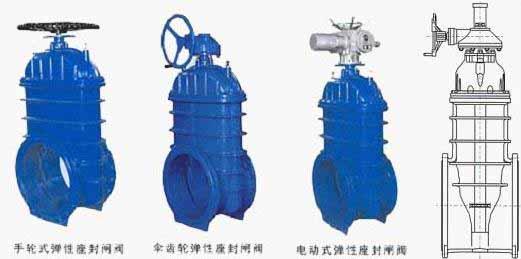

结构示意图

主要零邵件材料

名称	材质
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁外覆三元乙丙或丁腈橡胶脏
内六角螺栓	碳化处理
密封圈	三元乙丙或丁腈橡胶
阀盖	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
“O”形密封圈	丁腈橡胶
止推轴承	锡青铜
螺栓	碳钢、合金钢
压盖	球墨铸铁、铸钢
防尘罩	丁腈橡胶
手轮	可锻铸铁

主要外形连接尺寸单位mm

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手轮）	1480	1665	2200	2800	2800	300	3000
H（伞齿轮）	1650	1900	2350	2950	2950	3150	3150
H（电动）	电动装置可由用户指定
