适用范围

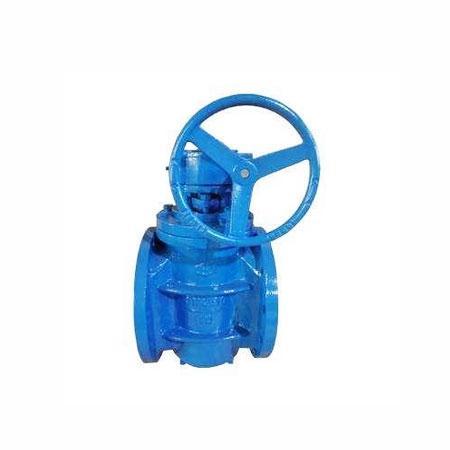

当前PLVE偏心半球面衬胶旋塞阀，水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

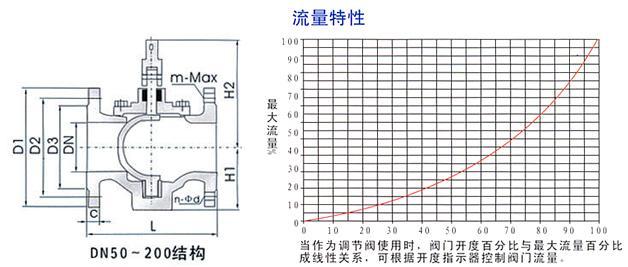

结构示意图及流量特性
主要零部件材料
| 阀体、阀盖、压盖 | 旋塞 | 阀座 | 轴承 | 阀瓣 |
|---|
| 球铁、灰铁、碳钢 | 球铁、灰铁、碳钢 | 不锈钢、碳钢+NBR | 铜 | 不锈钢、碳钢+NBR |
主要技术参数
公称通径DN：50-800mm
公称压力PN：1.0MPa
工作温度：-19℃-425℃
适用介质：水、油、污水、含颗粒介质液体等
驱动方式：手动、电动、气动
主要连接外型尺寸
| DN | D1 | D2 | D3 | C | n-d | m-M×n | L | H1 |
|---|
| 50 | 165 | 125 | 99 | 19 | 4-Φ19 | - | 178 | 84 |
| 65 | 185 | 145 | 118 | 19 | 4-Φ19 | - | 190 | 93 |
| 80 | 200 | 160 | 132 | 19 | 4-Φ19 | 4-M16通孔 | 203 | 109 |
| 100 | 220 | 180 | 156 | 19 | 8-Φ19 | - | 229 | 128 |
| 125 | 250 | 210 | 184 | 19 | 8-Φ19 | - | 254 | 128 |
| 150 | 285 | 240 | 211 | 21 | 4-Φ23 | 4-M20通孔 | 267 | 165 |
| 200 | 340 | 295 | 266 | 21 | 4-Φ23 | 4-M20通孔 | 292 | 198 |
| 250 | 395 | 350 | 319 | 24 | 8-Φ23 | 4-M20深 30 | 330 | 249 |
| 300 | 445 | 400 | 370 | 25 | 8-Φ23 | 4-M20深 30 | 356 | 290 |
| 350 | 505 | 460 | 429 | 26 | 12-Φ23 | 4-M20深 30 | 432 | 330 |
| 400 | 565 | 5815 | 480 | 28 | 12-Φ29 | 4-M24深 36 | 450 | 355 |
| 450 | 615 | 565 | 530 | 28 | 16-Φ28 | 8-M24深 36 | 450 | 355 |
| 500 | 670 | 620 | 582 | 29 | 12-Φ28 | 8-M27深 36 | 660 | 427 |
| 600 | 780 | 725 | 682 | 30 | 12-Φ31 | 8-M27深 40 | 762 | 567 |
| 700 | 895 | 840 | 794 | 32.5 | 16-Φ31 | 8-M27深 40 | 865 | 633 |
| 800 | 1015 | 950 | 901 | 35 | 16-Φ34 | 8-M30深 45 | 965 | 633 |
备注：
法兰连接尺寸按GB/T17241.6-1998标准之PNPN10制造；
结构长度L参考GB-12221-89标准之系统3制造；
阀门工作高度随先用的操作机而不同，蜗轮式之操作手传输线可配换为传动帽；
以上为本公司标准产品，若有特殊需求，请洽询业务部门或代理商。
BYLT942X型活塞式流量调节阀
偏心半球面衬胶旋塞阀 执行标准
| 压力试验 | 法兰连接尺寸 |
|---|
| G/T13927 | G4216.2～4216.5、GB/T17241.6 |
