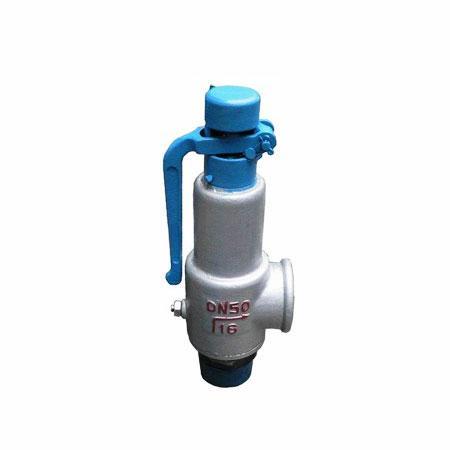

A27型弹簧微启式安全阀

适用范围

A27型微启式安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环

主要外形尺寸

公称通径        DN（mm）	尺寸（mm）							重量        （kg）
	do	ZG	G	S	L	L1	H
15	15	1/2″	1/2″	30	35	50	160	1.5
20	14	3/4″	3/4″	34	45	55	170	2
25	20	1″	1″	40	45	65	170	2.8
32	20	11/4″	11/4″	45	55	85	175	3
40	25	11/2″	11/2″	50	60	90	230	5.0
50	38	2″	2″	60	75	105	270	8
65	50	21/2″	21/2″	70	115	130	370	17
80	65	3″	3″	80	130	150	400	23.5

微启式安全基本概述

按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。
微启式安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式)；按阀体构造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力(PN)范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按最大密封压力供货。

微启式与全启式的区别

全启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣迅速上升至最大高度，最大限度的排出超压的物料。一般用于可压缩流体。阀瓣上升高度不小于喉颈的1/4。
微启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣位置随着入口压力的升高而成比例的升高，最大限度的减少应排除物料。一般用于不可压缩流体。阀瓣的最大上升高度不小于喉颈的1/20~1/40。
