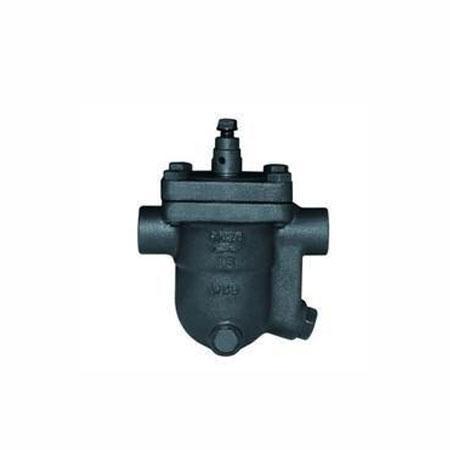

CS11H自由浮球式疏水阀

工作原理

CS11H自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。

结构特点

1. 能连续排水、性能稳定、排水量大、漏水量小。

2. 能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。

3. 有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

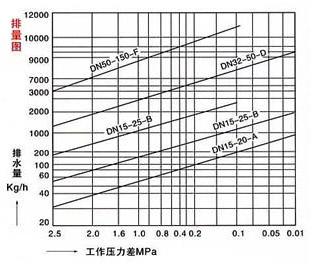

CS41H自由浮球式疏水阀排量图

主要零件材料

尺寸	型号	CS11H-16C
	口径DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

主要外型及连接尺寸
