疏水阀

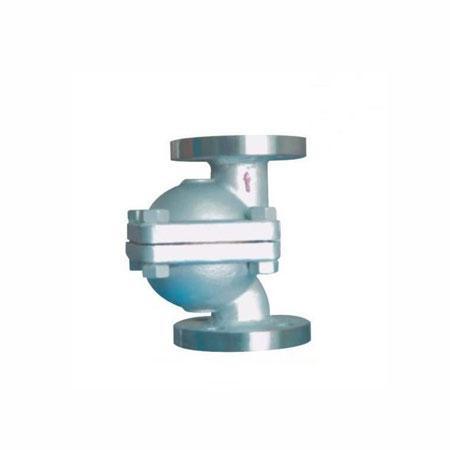

CS41H+3NL自由浮球式(立式)疏水阀

CS41H+3NL自由浮球式(立式)疏水阀

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

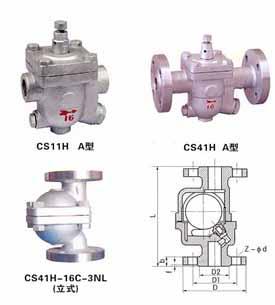

主要外形尺寸

尺寸	型号	CS11H-A-150Lb
	口径DN	15	20	25
	L	120	120	120
	H	170	170	170
	H1	80	80	80

主要外形尺寸

型号	公称通径		L	D	T	G	C	n-Φd	H
CS41H-150Lb 疏水阀	1/2〞	15	210	89	12	35	60.5	4-15	175
	3/4〞	20	210	89	12	43	70	4-15	175
	1〞	25	210	108	12	51	79.5	4-15	175
Cs41h-300Lb	1/2〞	15	210	95	15	35	66.5	4-15	175
	3/4〞	20	210	117	16	43	82.5	4-19	175
	1〞	25	210	124	18	51	89	4-19	175

主要外形尺寸

型号	公称通径	公称压力PN（MPa）	管螺纹G/in	外形尺寸（mm）
CS11H-16/25-3NL	15	1.6 2.5	G1/2	125
	20		G3/4	125
	25		G1	125
	32		G11/4	200
	40		G11/2	200
	50		G2	200

主要外形尺寸

型号	公称通径	公称压力PN（MPa）	外形尺寸（mm）
型号	公称通径	公称压力PN（MPa）	L	D	D1	D2	f	d	Z-Φd
CS41H-16/25-3NL	15	1.6 2.5	160	95	65	45	2	14	4-14
	20		160	105	75	55	2	14	4-14
	25		160	115	85	65	2	14	4-14
	32		250	140	100	78	2	16	4-18
	40		250	150	110	85	3	16	4-18
	50		250	165	125	100	3	16	4-18
