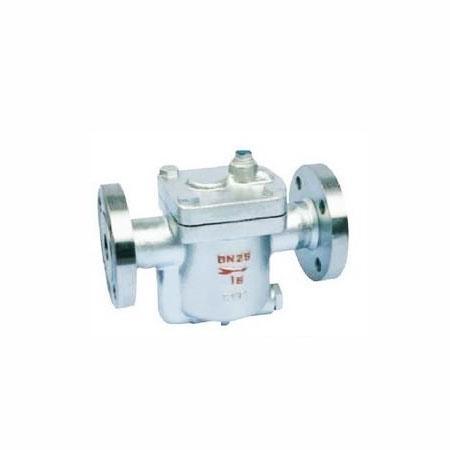

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型疏水阀最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点及性能

对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。
无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产
生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久。内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
背压率高。(9 0％)。
汽水分离可靠(水汽经u型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
敝口形的浮子抗水击。吊桶上设有溢出排气孔．可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。

耐磨损的SCCV关闭方式

SCCV姜．闭系统是自动定心，自动关闭系统(SelfClosing and Cente-ring Valve System)的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

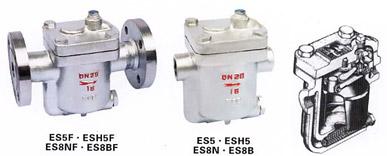

主要外型及连接尺寸

产品型号	公称通径 DN	连接方式	使用压力范目(Mpa)	最高允许温度℃	阀体材质	外形尺寸（mm）
产品型号	公称通径 DN	连接方式	使用压力范目(Mpa)	最高允许温度℃	阀体材质	L	H1	H2	W
ES5 (CS15H-3·7·11·16)	15 20 25	内螺纹 ZG1/2“-1”	0.01~0.3·0.7·1.1·1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
WSH5 (CS15H-3·7·11·16P)	15 20 25	内螺纹 ZG1/2“~1”	0.01~0.3·0.7·1.1·1.6·2.1	350	ZG1Cr18Ni9Ti	138	72	94	103
WSH5F (CS45H-3·7·11·16P)	15 20 25	法兰	0.01~0.3·0.7·1.1·1.6·2.1	350	WCB	210	72	94	103
ES8B (CS15H-5·8·16)	15 20 25	内螺纹 ZG1/2“~1”	0.01~0.5·0.8·1.6	220	WCB	138	72	94	103
ES8N (CS15H-5·8·16)	15 20 25	内螺纹 ZG1/2“~1”	0.01~0.5·0.8·1.6	220	WCB	138	72	94	103
ES8BF (CS45H-5·8·16)	15 20 25	法兰	0.01~0.5·0.8·1.6	220	WCB	210	72	94	103
ES8NF (CS45H-5·8·16)	15 20 25	法兰	0.01~0.5·0.8·1.6	220	WCB	210	72	94	103
ES10 (CS15H-8·12·16)	20~40	内螺纹 ZG1/2“~1”	0.01~0.8·1.2·1.6	220	WCB	200	93	132	142
ES10F (CS45H-8·12·16)	15~25 32~50	法兰	0.01~0.8·1.2·1.6	220	WCB	270	93	132	142
ES12N (CS45H-16)	15~25 32~50	法兰	0.01~1.6	200	WCB	280	93	132	142
