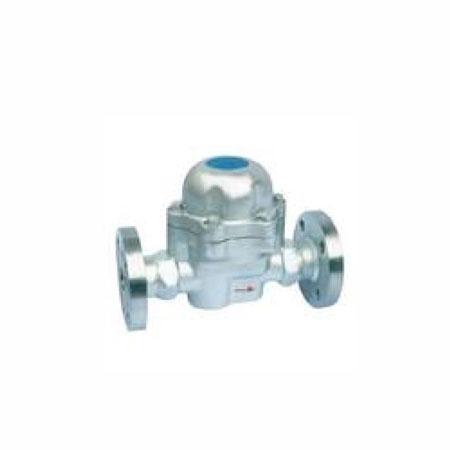

SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀

SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

通用型双金属疏水阀的四种功能

排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

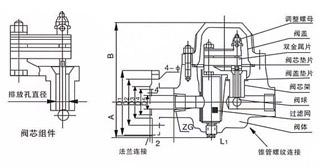

结构示意图

主要连接尺寸

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	H	H1
TSF-1/2/3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-1/2/3	15	155	170	45
	20	155	170	45
	25	155	170	45

主要零件材料

零件名称	材料
阀体	碳钢
垫片	碳钢
垫片	F304柔性石墨
阀芯组件	不锈钢
排放孔密封面	堆焊硬质合金
过滤网	不锈钢

主要外型连接尺寸

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
SF-1/2/3-GF	15	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	55	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	78	16	2	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	208	160	125	100	16	3	4-Φ18
TSF-1/2/3-GF	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14
