适用范围
当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

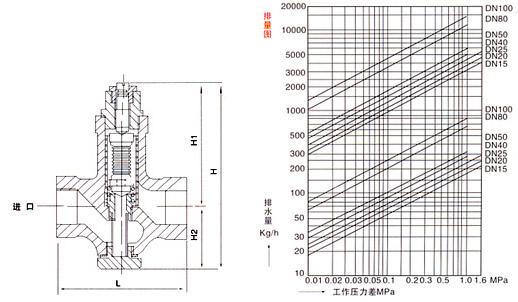

结构示意图
主要技术参数
1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa
2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm
3、排水温度：A组65～1 00℃
B组95～1 35℃
C组1 30～1 65℃
4、漏气率：0 5％以下
5、寿命1 0000小时以上
6、使用温度：80～450℃
7、连接万式三种：
I、ST为螺纹角式
II、STB为螺纹直通带过滤器
III、STC为法兰直通带过滤器
主要外型及连接尺寸
| 型号（DN） | 外形尺寸 | 最大排量 | 型号（DN） | 外形尺寸 | 最大排量 T/h | 法兰外径
D |
|---|
| 长L | 高H | 长L | 高H |
|---|
| ST8-15 | 120 | 65 | 1.4 | STB16-15 | 90 | 150 | 3.0 | |
| ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
| ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
| ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
| ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
| ST16-25 | 130 | 70 | 5.0 | STC16-15 | 150 | 175 | 3.0 | 95 |
| ST16-40 | 145 | 85 | 9.0 | STC16-20 | 150 | 175 | 4.0 | 105 |
| ST16-50 | 145 | 95 | 11.0 | STC16-25 | 160 | 185 | 5.0 | 115 |
| | | | | STC10-40 | 230 | 255 | 9.0 | 145 |
| | | | | STC10-50 | 230 | 255 | 11.0 | 160 |
| | | | | STC10-80 | 310 | 285 | 18.0 | 195 |
| | | | | STC10-100 | 310 | 355 | 22.0 | 215 |
