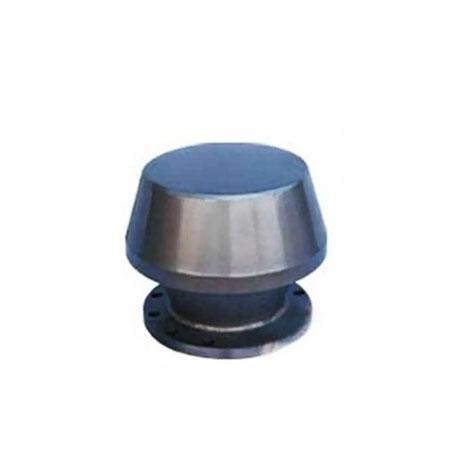

GHF-1型防火呼吸阀

操作压力

正压：+180mm水柱 负压：-30mm水柱

安装方法

将油罐顶呼吸阀
 ①、(如图示，下同)取下，然后将挡板
 ②、折叠从接合管
 ③、送入罐
 ④、内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线
 ⑤、垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。

1. 呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以 减少大呼吸过程中油气外溢的损失。

2. 订货时请指明名称、规格、图号。罐顶接合管实际 高度n.

结构示意图

主要外形与法兰连接尺寸
