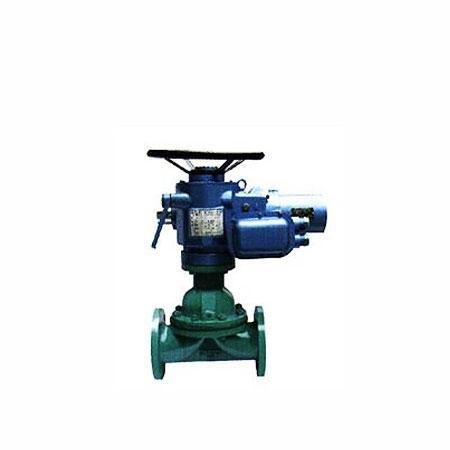

适用范围
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件
测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

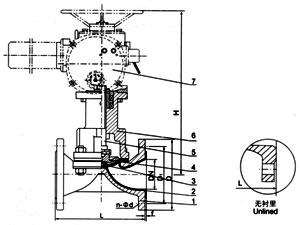

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、电动头
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
主要尺寸参数
公称通径
DN | 公称压力
MPa | 工作压力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H
mm | 型号 | 输出力矩
MPa | 启闭时间S | 质量
Kg/kilos |
|---|
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | | | | | |
| 20 | 117 | 105 | 75 | 4-14 | 2 | | | | | |
| 25 | 127 | 115 | 85 | 4-14 | 2 | 445 | Z5-18/16 | 50 | 17 | 40 |
| 32 | 146 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 41 |
| 40 | 159 | 150 | 110 | 4-18 | 2 | 466 | Z5-18/16 | 50 | 14 | 44 |
| 50 | 190 | 165 | 125 | 4-18 | 2 | 480 | Z10-18/16 | 50 | 20 | 50 |
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 517 | Z10-18/16 | 150 | 28 | 60 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 539 | Z10-36/25 | 100 | 16 | 70 |
| 100 | 305 | 220 | 180 | 8-18 | 2 | 576 | Z10-36/25 | 100 | 17 | 77 |
| 125 | 356 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 92 |
| 150 | 406 | 285 | 240 | 8-22 | 3 | 660 | Z20-18/25 | 200 | 53 | 120 |
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 860 | Z20-36/25 | 300 | 33 | 180 |
| 250 | 635 | 395 | 350 | 12-22 | 5 | | | | | |
| 300 | 749 | 445 | 400 | 12-22 | 5 | | | | | |
