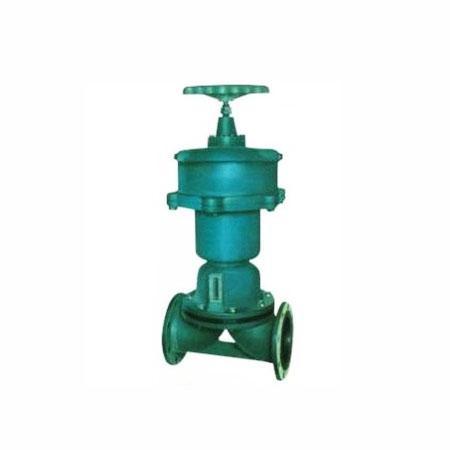

EG41W(无衬里)、EG41J(衬胶)堰式隔膜阀

EG41W(无衬里)、EG41J(衬胶)堰式隔膜阀EG41W(无衬里)、EG41J(衬胶)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁

测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

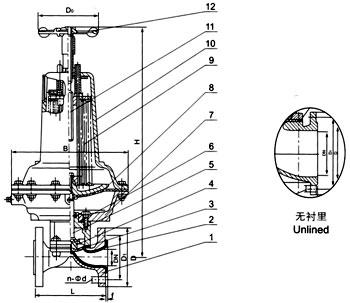

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜　9．弹簧　10．气缸盖　
11．上阀杆　12．手轮设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要连接尺寸

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2
20			117	105	75	4-14	2		120	168	61	0.3	1/8	163.87	7.2
25			127	115	85	4-14	2	394	120	168	61	0.3~0.4	1/8	196.65	8.9
32			146	140	100	4-18	2	400	120	168	61	0.3~0.4	1/8	229.4	10.6
40			159	150	110	4-18	2	485	165	260	62	0.3~0.4	1/4	1425.7	19.5
50			190	165	125	4-18	2	635	165	318	63	0.3~0.4	1/4	2284.1	34.9
65	1.0	1.0	216	185	145	4-18	2	650	165	318	63	0.3~0.4	1/4	3048	39.9
80			254	200	160	8-18	2	660	165	318	63	0.4~0.5	1/4	3244.7	51.9
100			305	220	180	8-18	2	816	280	425	64	0.4~0.5	3/8	6964.5	93.2
125			356	250	210	8-18	3	825	280	425	64	0.4~0.5	3/8	7439.7	105.3
150			406	285	240	8-22	3	1013	365	549	65	0.5	3/8	14912	184.5
200	0.6	0.6	521	340	295	8-22	3	1300	483	749	66	0.6	1/2	49161	407.4
250			635	395	350	12-22	5
300			749	445	400	12-22	5

注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。
