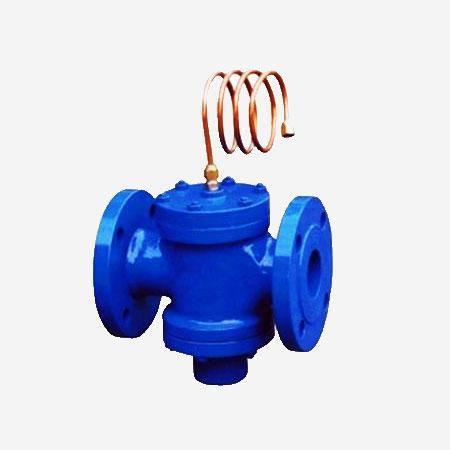

自力式压差平衡阀结构特点
自力式压差平衡阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成，一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器，其压差值是按被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的一些用户进行室温调节，阻力增加或减少时，会引起循环流量变化，直至膜片两侧的压力平衡为止，使被控系统内部自动调节。
主要技术参数
| 型号 | 公称压力 | 壳体实验压力 | 压差控制范围 |
|---|
| 定压差型 | 可调压差型 |
| ZYC-16一H3T | 1 6MPa | 2.4MPa | 10KPa、20KPa、30KPa | 10.30KPa |
主要外型尺寸(法兰连接尺寸按GB4216规定)
DN
mm | 连接方式 | L
mm | H(mm) | 流量
m3／h | 适用介质 | 介质温度 | 主要零件材料 |
|---|
| 定压差型 | 可调压差型 |
| 15 | 螺纹 | 110 | 95 | 145 | 0 2-1 | 水 | 0～100℃ | 阀体、上盖和下盖
为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢 |
| 20 | 110 | 110 | 150 | 0.3-1.5 |
| 25 | 115 | 130 | 165 | 0 5-2 |
| 32 | 法兰 | 130 | 140 | 190 | 1-4 |
| 40 | 200 | 190 | 340 | 15-6 |
| 50 | 215 | 205 | 355 | 2-8 |
| 65 | 230 | 240 | 390 | 3-12 |
| 80 | 275 | 300 | 500 | 5-20 |
| 100 | 290 | 350 | 550 | 10-30 |
| 125 | 310 | 380 | 580 | 15-45 |
