电磁阀

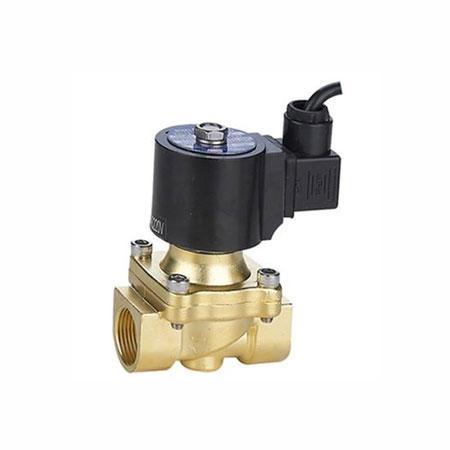

ZCZGZCZH系列高温电磁阀

ZCZGZCZH系列高温电磁阀ZCZGZCZH系列高温电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

立即咨询立即咨询

咨询电话 :159-2126-5952

手机:131-2222-9634邮箱:82447122@qq.com

产品详情

工作原理

电磁铁通电后,连杆被提升,随着转轴开始转动,这运动作用于导阀而开主阀; 断电后,在衔铁自重及返回弹簧作用下,关上导阀,导阀关闭后,靠压差关闭主阀。

型号规格说明




技术参数

介质温度°CZCZG≤250
ZCZH≤400
公称压力(MPa)ZCZG2.5
ZCZH4.0
工作压差(MPa)ZCZG0~2.5
ZCZH0~4.0
公称通径(mm)101520253240506580100
功耗(VA)170VA480VA
电源电压AC220V,其余规格可作特殊订货36V、24V、12V
额定流量(KV)按JB/T7352-94规定
泄漏(ml/min)按JB/T7352-94.F规定

安装尺寸

DNLHDD1D2bfn-d
101602989060411424 -Φ14
151602989565451424 -Φ14
2020030410575551624 -Φ14
2520030411585651624 -Φ14
32200314140100781824 -Φ14
40160460150110851834 -Φ18
503004601651251002034 -Φ18
653404331801451202238 -Φ18
803804332001601352238 -Φ18
1004304612351901602438 -Φ22
