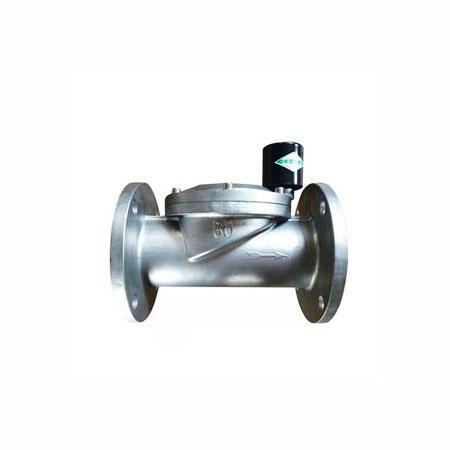

原理
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

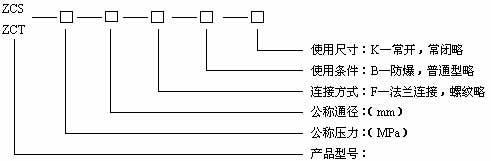

型号规格说明
技术参数
| 工作介质 | 水、粘度≤4°E油及其它非腐蚀性液体 |
|---|
| 介质温度°C | ≤60 |
| 公称压力（Mpa） | 1.0 |
| 工作压差（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 |
| 电源电压 | AC200V，其余规格可作特殊订货（36V、12V、24V） |
| 流量系数（Kv） | 按JB/T7352-94规定 |
| 泄漏量（ml/min） | 按JB/T7352-94.F规定 |
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 功耗(VA) | 17 | 30 |
安装尺寸
| 公称通径DN | 内螺纹连接 | | 法兰连接 |
|---|
| 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 |
|---|
| H | L | G | H | L | D | D1 | D2 | b | f | n-d |
|---|
| 15 | 112 | 80 | 1/2 | | | | | | | | |
| 20 | 119 | 80 | 3/4 | | | | | | | | |
| 25 | 130 | 90 | 1 | 130 | 60 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | | | | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
| 80 | | | | 253 | 310 | 200 | 160 | 132 | 22 | 3 | 8-Φ18 |
| 100 | | | | 260 | 350 | 220 | 180 | 156 | 24 | 3 | 8-Φ18 |
| 125 | | | | 315 | 400 | 250 | 210 | 184 | 26 | 3 | 8-Φ18 |
| 150 | | | | 350 | 480 | 285 | 240 | 211 | 26 | 3 | 8-Φ22 |
| 200 | | | | 390 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 |
| 250 | | | | 430 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 |
| 300 | | | | 480 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 |
