直流式柱塞阀U45 UJ45

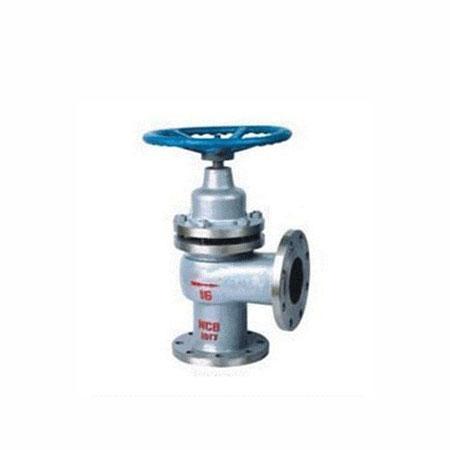

直流式柱塞阀U45 UJ45直流式柱塞阀U45 UJ45最大的优点是介质在内流动平衡转弯拐角少。直通式流线为形,角式流线为形,而直流式流线为形，根据对三种截止阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1 ，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5,阻力大大降低。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前柱塞阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

主要连接、结构尺寸

DN(mm) 尺寸（mm）	U45SM-16C、P、R?? U45H-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	460	550	650	750	860	980	1110
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
T	12	12	12	12	13	13	12	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	U45SM-25C、P、R?? U45H-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
T	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
