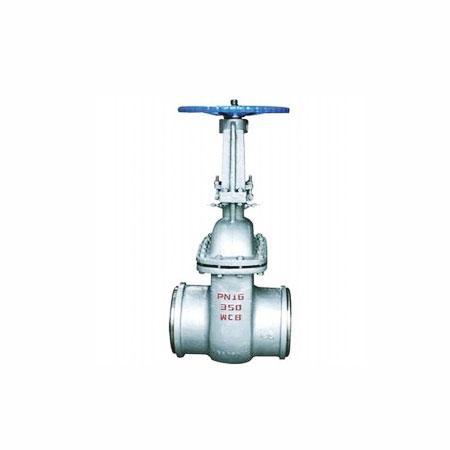

金属密封柱塞式闸阀

金属密封柱塞式闸阀金属密封柱塞式闸阀采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式，一种如图六、图八所示，另一种新形式如图七所示，即手轮只转动而不做上、下运动而阀杆只做上下运动···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

金属密封柱塞式闸阀采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式，一种如图六、图八所示，另一种新形式如图七所示，即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至最高点，但还是在保护套内。
这种手轮的操作机构优点如下：

手轮不上、下运动所占用的空间小，适合装在空间紧凑的管路系统中。
手轮上的转动扭矩，不直接作用在阀杆上，则阀杆不易产生弯曲变形，而转动扭矩小。
阀杆在保护套中上、下运动，与外界隔离，适用于室外安装，避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀。

适用范围

当前柱塞阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

主要连接、结构尺寸

DN(mm) 尺寸（mm）	UZ41H-16C（Y、P、R）
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	8-23	12-23	12-25	16-25	16-30

DN(mm) 尺寸（mm）	UZ41H-25C（Y、P、R）
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

DN(mm) 尺寸（mm）	UZ41H-40C（Y、P、R）
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-12	8-26	8-26	12-30	12-33	16-33	16-36	16-39

DN(mm) 尺寸（mm）	UZ41H-64C（Y、R、P）
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200
L	250	280	310	350	400	450	550
W	200	240	280	310	340	400	520
D	175	200	210	250	295	340	405
K	135	160	170	200	240	280	345
D1	105	130	140	168	202	240	300
t	26	28	30	32	36	38	44
n-φ	4-23	8-23	8-23	8-25	8-30	8-34	12-34

DN(mm) 尺寸（mm）	UZ41H-100C（Y、R、P）
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200
L	250	280	310	350	400	450	550
W	200	240	280	310	340	400	520
D	195	220	230	285	310	350	430
K	145	170	180	210	250	290	360
D1	112	138	148	172	210	250	312
t	28	32	34	38	42	40	54
n-φ	4-25	8-25	8-23	8-30	8-34	12-34	12-41
